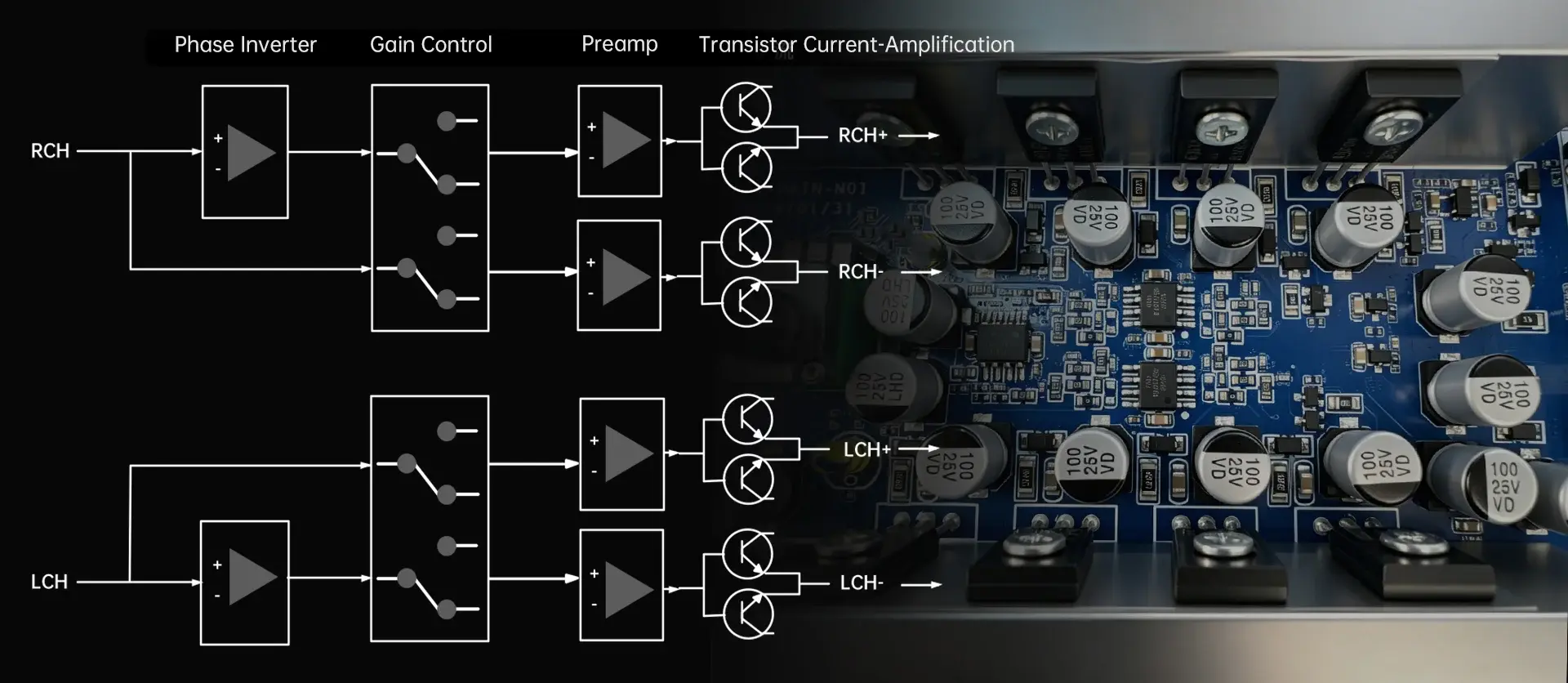

Cấu trúc mạch khuếch đại Class AB rời rạc
Gigas 1 ứng dụng thiết kế mạch khuếch đại dòng điện Class AB sử dụng hệ thống linh kiện bán dẫn rời rạc (discrete transistor). Vi mạch bên trong hoạt động dựa trên cơ chế kết hợp giữa op-amp và bóng bán dẫn, cụ thể là cặp bóng bán dẫn onsemi MJE243G và MJE253G. Cấu trúc này thiết lập khả năng xuất dòng điện cao liên tục, đồng thời duy trì hệ số trở kháng đầu ra ở ngưỡng rất thấp để tối ưu khả năng kiểm soát dao động màng loa
Hiệu suất dòng điện và công suất đầu ra
Mạch amply được thiết kế để giải quyết bài toán thiếu hụt dòng điện của các trình điều khiển màng từ phẳng có độ nhạy thấp (như dòng FiiO JT7). Khối khuếch đại này cung cấp định mức công suất đầu ra cân bằng cực đại đạt 4600mW + 4600mW. Mức cấp nguồn này đảm bảo cung cấp năng lượng điện động ổn định trên toàn dải tần số âm thanh mà không gây ra hiện tượng sụt áp biên độ hay méo tín hiệu ở các mức tải cao.
Giao thức kết nối và mạch truyền qua

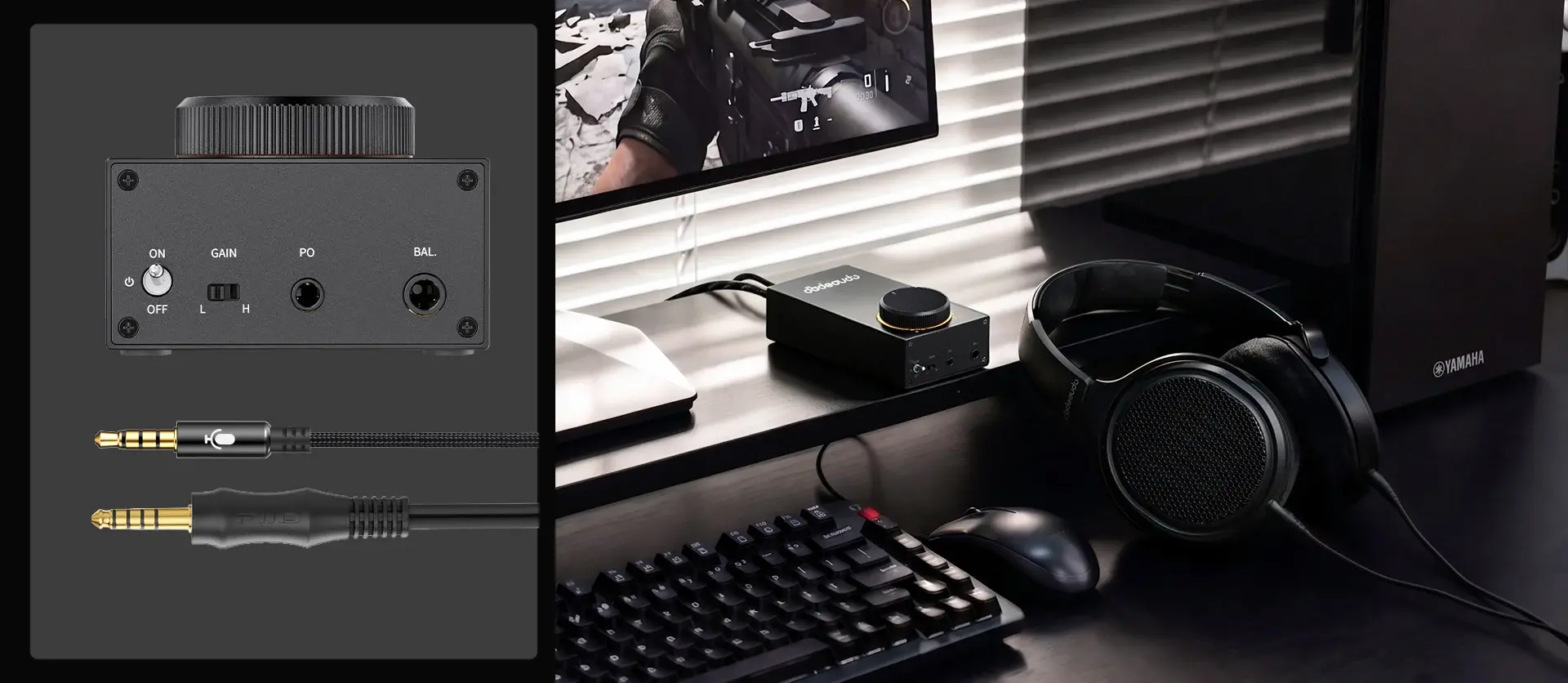

Hệ thống giao diện I/O của phần cứng bao gồm cổng 4.4mm balanced và cổng 3.5mm single-ended ở mặt trước. Đáng chú ý, mạch của ngõ 3.5mm được tích hợp thêm cơ chế truyền qua (passthrough) hỗ trợ tín hiệu microphone theo cấu trúc chân cắm CTIA, cho phép nhận diện và truyền dẫn giọng nói trực tiếp. Giao diện nhận tín hiệu âm thanh đầu vào bao gồm cổng RCA analog truyền thống và ngõ 3.5mm line-in để ghép nối với DAC hoặc bo mạch chủ PC.
Cơ chế quản lý điện năng và cấp hệ số khuếch đại
Việc cấp nguồn cho hệ thống linh kiện được thực hiện thông qua giao thức Power Delivery (PD) cổng Type-C, cho phép bo mạch tự động điều biến tiếp nhận điện áp ở hai chuẩn 5V và 12V. Mạch điều khiển tín hiệu cho phép người dùng can thiệp thủ công thông qua công tắc vật lý để chuyển đổi giữa hai hệ số khuếch đại (High Gain / Low Gain), điều phối điện áp đầu ra tương ứng với thông số trở kháng của thiết bị thu.
